デジタルマクロ撮影システム

・16倍電動ズームマクロ撮影カメラ MC500D-16PZ

・3.3倍マニュアルズーム小形マクロ撮影システム MC500D-3.3MZ

解像度選択 2592x1944, 2048x1536, 1920x1080
撮像素子 1/2.5インチ　500万画素エンハンストカラーCMOS
画素サイズ 2.2 μm (H) x 2.2 μm (V)
画像処理 ソフトウェア画像処理エンジン
画像処理速度 撮影から表示まで １秒 - 5秒
最低被写体照度 1lux
ダイナミックレンジ 67dB
長時間露出 最大 3　秒
色深度 24ビット RGB
感度設定 ゲイン可変設定
ホワイトバランス 自動, ワンプッシュ, 手動
露出 自動, 手動
シャッター速度 58マイクロ秒 - 3 秒.
ビューファインダー 最大20fps (フレーム毎秒） 1920x1080 画素の場合
画像サイズ（非圧縮の場合）

24-bit

  • 6.2MB @ 1920x1080
  • 9.4MB @ 2048x1536
  • 15.1MB @2592x1944
ファイルフォーマット RAW, BMP, JPEG, PNG
付属ソフトウェア

iWorks Lite

カメラ制御 画像計測 注釈
画像貼り合わせ マルチフォーカス タイムラプス
インターフェース USB 2.0
消費電力 USBケーブル 経由 0.8W (5V, 160mA)
動作温度 0°C - 50°C, 湿度: 30%-90% (結露なし状態)
必要なシステム

Windows

OS: Windows XP/7/8
CPU速度: 1GHz 以上
メモリ (RAM): 2GB 以上
ハードディスク 空き容量20GB以上

MacOS

開発予定 　　　　　
オプション
  • ProD-FS: フットスイッチ
  • 10ft Pro-D-Cable: 3m 延長カメラケーブル
  • 20ft Pro-D-Cable: 6m 延長カメラケーブル

16x Power Zoom Remote Control Camera MC600ES-16PZ

3.3x Zoom Small Macro Imaging System MC600ES-3.3MZ

Resolution 2776x2074 (DiRactor), 1392x1040, 640x480
Image Sensor 0 Defect 1/2" IT-CCD, 1.5 megapixel with RGB color filters
Pixel Size 4.65 microns (H) x 4.65 microns (V)
Image Processing Engine Pixera Proprietary, 100% software image processing
Image Processing Speed 5-20sec including the processing time to display
Maximum Sensitivity 0.05lux
Dynamic Range 60dB
S/N Ratio 62dB
Long Integration Exposure Up to 64 minutes
Color Depth 24 or 48-bit RGB
Sensitivity Settings ISO 50/100/200/400 equivalent
White Balance Automatic, One-Push, Manual
Exposure Automatic, Manual
Shutter Speed 1/10000 sec. to 60 sec.
Viewfinder Up to 15fps (frames per second) at 640x480 pixels
File Sizes (uncompressed)

24-bit

  • 921KB @ 640x480
  • 4.34MB @ 1392x1040
  • 17.3MB @2776x2074

48-bit

  • 1.84MB @ 640x480
  • 8.67MB @ 1392x1040
  • 34.5MB @ 2776x2074
File Formats BMP, JPEG, TIFF, DIB, and FlashPix
Bundled Software

Pixera OrganStudio™ Software

Windows Pixera Viewfinder
Pixera Studio
Pixera TWAIN Viewfinder
MacOS Pixera Studio
Adobe® Photoshop® Plug-in
Computer Interface Pixera proprietary PCI interface card
Power 5.6W (5V, 1.12A)
Operating Temperature 5°C - 35°C, Humidity: 30%-90% (No dew condition)
System Requirements

Windows

Operating Systems: 95/98/Me/NT/2000/XP
Processing Speed: 300MHz or faster
Memory (RAM): 128MB or more
Hard Disk Space 100MB of free space or more

MacOS

Operating Systems: 9.0-9.2, OSX
Processing Speed: Blue/White G3 or later
Memory (RAM): 256MB or more
Hard Disk Space 100MB of free space or more
Options
  • Penguin/Pro-HS: Hand Switch for remote image capture
  • Penguin/Pro-FS: Foot Switch for hand free image capture
  • Penguin/Pro-CS: Camera Switch

16倍　電動マクロズームレンズ

Focal Length 7.5 ~ 120mm
Power Zoom 16x
Max Aperture Ratio 1:1.6
Max Image Format 6.4 x 4.8mm (ø8mm)
Operation
Iris Motorized, F1.6 ~ 560C
Focus Motorized, Preset, 1.5m ~ ∞
Zoom Motorized, Preset, 7.5 ~ 120mm
Object Dimension at Minimum Object Distance
7.5mm 129.2 x 95.5cm
120mm 8.4 x 6.3cm
Effective Lens Aperture
Front ø66.4mm
Rear ø13.5mm
Back Focal Length 14.00mm
Flange Back Length 17.526mm
Mount C-Mount
Filter Size M72 P=0.75mm
Weight 1090g
Operating Temperature -10°C ~ +50°C

3.3倍　マニュアルマクロズームレンズ

Zoom Ratio 3.3x (0.3x ~ 1.0x)
Max Aperture Ratio 1:4.5
Max Image Format 6.4 x 4.8mm (ø8mm)
Operation
Iris Manual, F4.5 ~ close
Focus Manual
Zoom Manual, 3.3x
Working Distance 89.9mm
Object Dimension at Working Distance
0.3x 21.4 x 16.1mm
1.0x 6.4 x 4.8mm
Effective Lens Aperture
Front ø15.5mm
Rear ø7.0mm
Distortion +0.02% (0.3x), -1.78% (1.0x)
Back Focal Length 20.4mm
Flange Back Length 17.526mm
Mount C-Mount
Filter Size M34 x 0.5mm
Weight 150g
Operating Temperature -20°C ~ +50°C

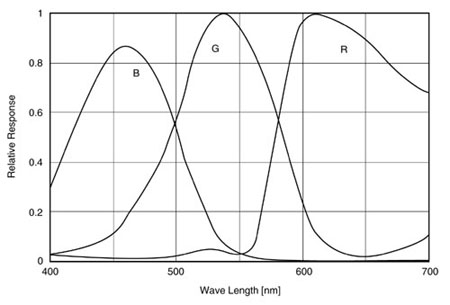

Spectral Sensitivity Characteristics

(Excludes lens characteristics and light source characteristics)

Spectral Sensitivity Chart
